加速向解决方案的转型!松下推出空间测量・温度传感解决方案

发布于:2019-01-23 13:55:40

      松下产业株式会社互联解决方案公司移动解决方案事业部于在坚固型平板电脑“FZ-M1的基础上,分别搭载了3D摄像头和红外线热传感摄像头,开发出应对2种传感解决方案(“空间测量解决方案”/“温度传感解决方案”)的终端产品。作为一款在现场使用方便,具有很强通用性的终端产品,已于2018年春季在日本上市。


应对“空间测量解决方案”的终端产品

      采用Intel®RealSenseTM模组,内置于专用附件中。这是一款利用了Intel公司的3D摄像头技术“Intel® RealSenseTM技术”,应对“空间测量解决方案”的终端产品。通过对较远距离(约40cm-10m)处的对象物体进行拍照,可瞬间进行3D扫描,测量到达对象物之间的距离。通过这种方式,能够迅速准确地对各种立体物体以及位于无法靠近场所的裂缝长度等进行测量,并将测量结果作为数据加以充分利用。

主要用途

       对于电力/道路/土木行业,建议用于远距离安全测量道路及桥墩处的裂缝和老化情况。在物流行业,它适合作为一款通过3D方式迅速测量货物大小,有利于提升揽件以及仓库内业务效率的终端产品。


应对“温度传感解决方案”的终端产品

       这是一款采用FLIR Systems公司的红外线热敏摄像头模组,并内置在专用附件中的应对“温度传感解决方案”的终端产品。通过本产品对位于较远处的对象物体进行拍照,测量对象物体发出的远红外线,并在-10℃~450℃范围内进行温度解析。可以迅速测量位于无法靠近场所以及从外观上无法判断发热情况的对象的温度,并将测量结果作为数据加以充分利用,可设定温度警戒线进行高温提醒。并且可基于云对数据的实时计算,推算出设备的老化时间。

主要用途

在电力/铁路行业,它适合作为一款远距离早期发现建筑/建造物老化情况、电子仪器、设备异常的终端产品。

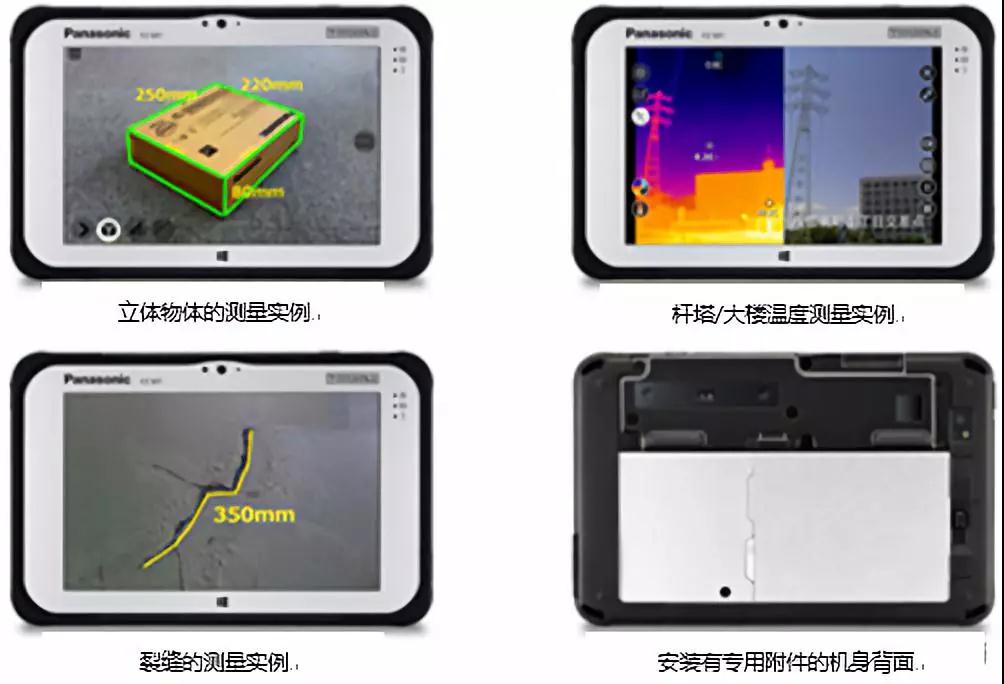

      这两款开发产品都是基于本公司生产的坚固平板电脑 FZ-M1。在选配中搭载了3D摄像头以及热传感摄像头,但仍然实现了180cm防摔性能、达到IP65标准的防尘/防水性能。另外,还开发出简化了测量长度的用户界面※显示像素单位的具体温度的功能※,通过这些改进,提升现场作业速度。※正在申请专利。


各终端的优势及预设行业和用途


应对“空间测量解决方案”终端的优势

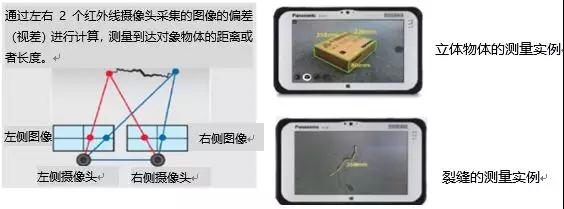

      采用2种红外线摄像头,迅速测量立体尺寸,并使之数据化。在7英寸的FZ-M1中,搭载了采用Intel®RealSense™技术的3D摄像头。通过左右2个红外线摄像头采集的图像的偏差(视差)进行计算,瞬间测量距离或者长度。在离开现场后,可以利用拍摄到的图片数据进行后测量,有利于防止测量遗漏。

集成在7英寸坚固平板电脑FZ-M1的选配区域

      基于本公司生产的FZ-M1坚固设计,在选配区域搭载了3D摄像头,但仍然实现了180cm防摔性能、达到IP65标准的防尘/防滴性能。平板电脑与摄像头一体化,因此可当场确认拍摄到的图片数据。可同时安装/同时使用红外线热成像摄像头。在测量距离的同时还可以测量温度。开发出了简化了测量长度的用户界面※,通过这些改进,提升现场作业速度。

※正在申请专利

配备了针对开发人员的软件开发包

由我司的在线支持页面提供下载。


【英特尔公司评语】

“本公司通过将英特尔®RealSense™技术搭载于仪器上,使得人类以全新的革命性方式与世界建立联系,进而开创技术的新未来。松下公司即将开始提供的,搭载了英特尔®RealSense™技术的“空间测量解决方案”将会在众多领域成为得到广泛应用的创新性解决方案,这将会是非常成功的一个案例,希望英特尔牵手松下公司,能够针对各行各业的情况研发出更具创新性的解决方案。”

英特尔株式会社董事长江田麻季子


设想的行业和用途

目标行业

使用需求

道路、土木

通过测量桥墩部的混凝土裂缝来确认混凝土的老化状况

电力

1.测量电线杆与建筑物之间的间距

2.确认电线杆上的裂缝等老化情况

物流

1.通过简化测量工作,提升工作效率

2.测量富余容量实现高密度收纳

铁路

1.测量架线柱与架线之间的间距
2.通过测量结构体的裂缝来确认老化情况

      采用空间测量技术,经验不足的工作人员也可以在短时间内掌握位置、尺寸、进行立体测量。在道路、土木行业中,在道路结构体的检修作业中,以及检修人员无法靠近的场所,都可以使用该技术实现远距离裂缝测量,确认其老化情况,也有助于在保证现场安全性的前提下提升检修效率。另外,在物流、仓储行业中,在简化测量工作的同时还能实现数据化,减少揽件时间、节约空间,有利于提升作业效率。



应对“温度传感解决方案”终端的优势

搭载了红外线热传感摄像头,最大可测量约450℃的温度

在7英寸Toughpad中搭载了FLIRSystems公司的红外线热成像摄像头。通过物体发出的远红外线波长瞬间测量其表面温度。可测量温度范围为-10℃-450℃。

实现了摄像头与平板一体化的卓越操作性

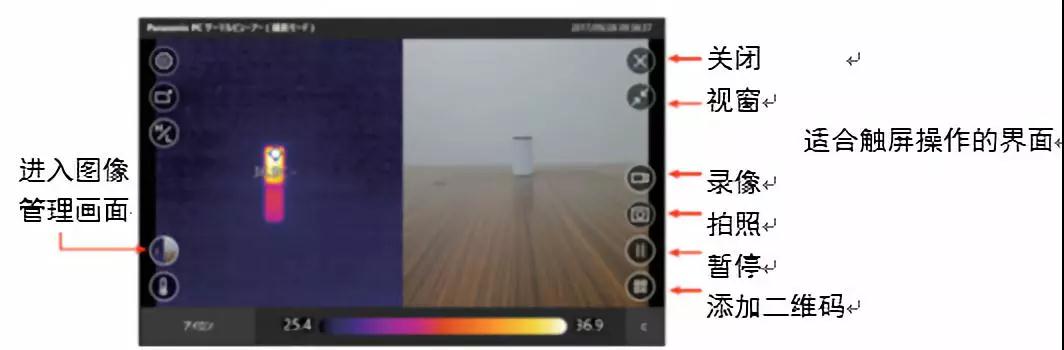

      基于本公司生产的FZ-M1坚固设计,在选配区域搭载了热成像摄像头,但仍然实现了180cm防摔性能、达到IP65标准的防尘/防滴性能。开发出了便于在现场作业中进行触屏操作的用户界面。开发出了显示像素单位的具体温度的图像处理技术※。※正在申请专利。还考虑到无法将拍摄图像与拍摄场所信息关联,以及无法获取位置信息的情况,设计了拍摄图像与二维码扫码关联功能。可同时安装/同时使用3D摄像头。在测量距离的同时还可以测量温度。



FLIRSystems公司评语】

“FLIRSystems公司很荣幸松下公司能够在其“Toughpad”上选择搭载本公司的红外线热敏摄像头。松下公司通过采用Thermalby FLIR®、Leptonthermalmicrocameracore技术,为提供温度传感解决方案迈出了极为关键的一步。”

FLIR Systems社工业商业部部长弗兰克彭尼西阁下


设想的行业和用途


目标行业

使用需求

电力

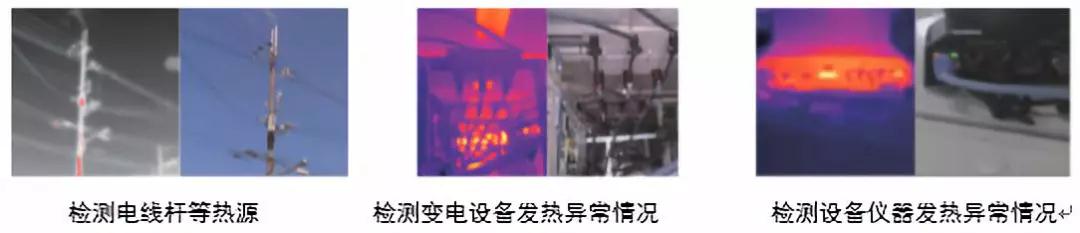

检查变电设备的仪器异常、电线杆设备的异常情况

铁路

检查架线柱以及变电设备的异常情况

制造

检测设备仪器的异常情况

物流/流通

测量便利店设备等

大楼维护

大楼设备的温度管理大楼配电箱等)

土木、建筑

发现墙面起皮或者漏水部位


不同于单一的温度测量仪器,可将温度数据导入平板电脑中,发送到管理人员的手机或者办事处的电脑里,在现场能够进行准确判断,因此技能及经验不足的工作人员也能够准确有效地完成工作。


*此解决方案未在中国正式上市,中国区可根据项目需求进行导入,如有需求欢迎垂询。
